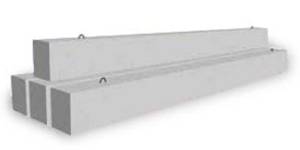

Перемычки балочные для жилых и общественных зданий изготавливаются согласно серии 1.038.1-1 из тяжелого бетона марки по прочности на сжатие М200., с применением рабочей арматуры – из стали класса А-III диаметрами 6…20 мм и класса Вр-I диаметром 4 мм., распределительная и поперечная арматура – из стали класса Вр-I диаметрами 4 и 5 мм и класса А-I диаметрами 6…10 мм.
Армирование перемычек балочных производиться пространственным каркасом
Перемычки предназначены для перекрытия проемов в стенах из кирпича толщиной 65 мм жилых и общественных зданий, возводимых в обычных условиях строительства.
Применяемые МАРКИ ПЕРЕМЫЧЕК:
5ПГ16-40, 5ПГ26-40, 4ПГ30-40, 8ПГ60-40, 2ПГ39-31, 2ПГ42-31, 2ПГ44-31, 2ПГ48-31, 1ПГ44-8, 1ПГ48-8, 6ПГ60-31, 6ПГ44-40.
ПРИМЕР Расшифровки марки изделия: 5ПГ16-40.
5 – номер сечения перемычки по табл. 3, черт. 3 ГОСТ 948-84;
ПГ – перемычка Г-образная;
16 – длина перемычки 1550 мм (в дм с округлением);
40 – под расчетную нагрузку 40,2 кН/м (с округлением) с учетом собственного веса.
Данный выпуск разработан взамен выпуска 3 серии 1.138-10.
