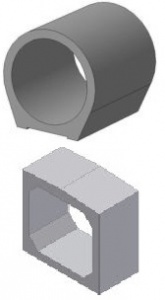

Звенья труб - железобетонные изделия в виде цилиндра с плоскими бетонными "ножками", изготовленные из тяжелого бетона и применяемые в дорожном строительстве для прокладки под автомобильными и железнодорожными насыпями. Маркировка: Звенья труб ЗП 19-100, где: ЗКП – звено прямоугольной трубы; 19 – несущая способность; 100 – ширина (дм). Хранение и транспортировка производиться в рабочем положении, уложенные в ряды, высотой не более 2,5 м. Между звеньями устанавливаются прямоугольные деревянные прокладки толщиной не менее 3 см.
.jpeg)

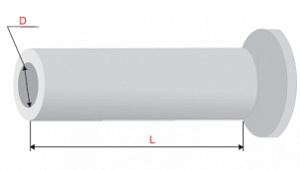

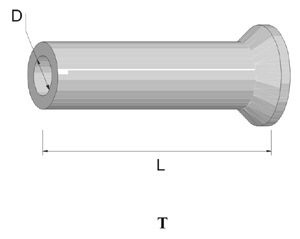

Трубы железобетонные безнапорные (ГОСТ 6482-88) — раструбные изделия, изготовленные из тяжелого высокопрочного бетона М500 (В40) с водонепроницаемостью не ниже W6 и морозостойкостью не менее F200 и усиленные арматурной сталью A-III, A-I или проволокой BpI. Предназначаются для строительства трубопроводов подземной прокладки, транспортирующих самотеком грунтовые, канализационные и сточные воды, производственные и технологические жидкости, не агрессивные к железобетону. Пример маркировки: ТБ 60.50-2 Т - труба Б (С) — Стыковая поверхность: Б - с упорным буртиком С - ступенчатая стыковая поверхность 60 - диаметр условного прохода (внутренний), см (D) 50 - полезная длина, дм (L) 2 - группа по несущей способности При транспортировании труб железнодорожными составами их укладывают в контейнеры с последующим закреплением. Под уложенные в ряд изделия подкладывают деревянные подкладки. Все элементы должны быть надежно закреплены стальной лентой или другими средствами. Не допускается проводить погрузочно-разгрузочные работы сбрасыванием изделий или навалом. Для разгрузки используют кран. Хранение осуществляется в штабелях, максимальная высота 4 трубы. Слои прокладывают деревянными досками с шагом 200 мм. от каждого края. Для удобства использования элементы сортируют по видам и маркам.
Портальные стенки используют в благоустройстве автодорог и железных дорог в местах насыпей, а также для мостов в местах прокладки городских коммуникаций. Это укрепительный элемент, ограждающий водосборную систему от попадания загрязнений, обвалов грунта и прочих факторов. Конические звенья оголовка трубы четко стыкуют к портальной стенке, к ним же крепят открылки, образуя единую конструкцию. Применяют для постоянных и временных водотоков. Типовой альбом – Серия 3.501.1-144 содержит данные о характеристиках к исходным материалам, правила маркирования, хранения и перевозки готовой продукции, а также рабочие чертежи и спецификации для использования их в технологическом процессе. Все условия стандарта обязательны для исполнения. Маркировка: СТ; СТК; К; П;
