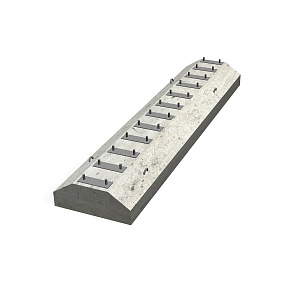

Балки подкрановые

Балки подкрановые изготавливаются по ГОСТ 23121-78; ГОСТ 20372-90 Балки предназначаются для мостовых электрических кранов общего назначения грузоподъемностью до 50 т легкого, среднего и тяжелого режимов работы. Балки подкрановые БКНБ 6-3; БКНБ12-2; БП 6-25; БРП 60.8.3; ПБА-623; БРП 62.8.3-16; БРП 62.8; БК6; БК12; БКП; БИП 32изготавливаются пролетами 6 м (5,5 м) или 12 м (11,5 м). В зависимости от положения балок вдоль кранового пути, различают балки средние и крайние, располагаемые у поперечных температурных швов и у торцов здания. Балки,расположенные у температурного шва и у торца здания, принимают одинаковых размеров со средними, отличие их состоит в том, что на расстоянии 500 мм от торца балок вводятся дополнительные закладные детали для крепления их к колоннам. Детали подкрановых балок, в зависимости от расчетной температуры, должны изготовляться из соответствующих ГОСТ классов стали. Поясные швы должны выполняться автоматической сваркой с плавным переходом швов к основному металлу. При выполнении сварных швов, соединяющих верхний пояс со стенкой, должен обеспечиваться полный провар стенки на всю ее толщину. Все сварные швы должны быть непрерывными.

Балки подкрановые

Размер БИП 32: L-6170mm, B-820mm, h-330mm, вес 3,725 тн.
Размер БП 6: L-6230mm, B-800mm, h-330mm, вес 3,650 тн.
Размер БРП 62: L-6230mm, B-820mm, h-330mm, вес 3,575 тн.
На каждой подкрановой балке должны быть нанесены следующие маркировочные знаки:
- номер заказа;
- номер чертежа КМД, по которому изготовлена балка;
- условное обозначение балок по чертежу КМД с указанием порядкового номера изготовления.
Пример маркировки: 300/5Б1-2, где:
- 300 - номер заказа;
- 5 - номер чертежа КМД;
- Б1 - условное обозначение;
- 2 - порядковый номер изготовления.
Маркировочные знаки должны наноситься несмываемой краской на наружной стороне одного из опорных ребер - выше монтажной прокладки и на наружной стороне нижнего пояса - в средней части балки.
При транспортировке и хранении балки должны опираться на деревянные подкладки и прокладки. Толщина деревянных подкладок должна быть не менее 50 мм при транспортировке и не мене 150 мм при хранении балок на строительной площадке. Длина подкладок и прокладок должна быть больше габарита опирания балок не менее чем на 100 мм. Должна быть обеспечена надежность закрепления балок и сохранность их от повреждений. Монтажные прокладки должны быть соединены с опорными ребрами временными болтами. Балки должны храниться в штабелях высотой не более 2,3 м.
