Плиты перекрытия

Завод «ЖБИ-2020» давно наладил в Екатеринбурге производство плит перекрытия для лотков. С помощью наших кроющих элементов обеспечивается всесторонняя защита трубопроводов, уложенных в железобетонные каналы. Плиточные крышки продлевают работоспособность инженерных сетей, упрощают плановый осмотр и ремонт отдельных участков.

Плиты перекрытия лотков производятся из тяжелого бетона В20 со стальным арматурным каркасом: AI; AIII; BI. Арматура может располагаться в разных местах — это зависит от её назначения в номенклатуре ЖБИ. Это нужно учитывать при расчете давления при проектировании, при монтаже каналов. При неравномерном воздействии нагрузки конструкция подвергается более быстрому разрушению.

Мы производим два основных стандарта:

1. плиты перекрытия лотков серии 3.006.1-2/87 — для быстрой сборки каналов;
2. плиты лотков серии 3.006.1-8 — новая, усовершенствованная серия.

Продукция полностью отвечает требованиям стандартов.

Ассортимент плит перекрытия лотков в Екатеринбурге

Производство плит лотков, купить которые удобно на нашем сайте, включает ЖБИ разных типоразмеров. Их нужно подбирать так, чтобы между трубами и лоточными стенками оставался небольшой зазор для обеспечения теплоизоляции и вентилирования пространства.

В маркировке каждой партии плит лотков, изготовленных в Екатеринбурге, указан вид ЖБИ, типоразмер, нагрузка. По буквам маркировки можно определить вид, особенности конструкции, назначение:

• П — указывает на тип продукции. Одной буквой «П» обозначают обычные или усиленные плиты перекрытий, предназначенные для стандартных лоточных ЖБИ.
• ПП — плоская подкладка под стыки сборных элементов.
• ПТ — трехслойные с прослойкой пенобетона, обеспечивают повышенную защиту и утепление полуподземных конструкций.
• ПТО — с отверстием.
• ПТУ — перекрывающие угловые.
• ПДУ — угловые для днища.
• ПВ — для коммуникаций, проложенных под железной дорогой или в иных сложных местах на глубине до 6 м.

В маркировке проставлена величина размерной нагрузки (тс на 1 кв. метр). 1 тс = 1000 кгс или 10 кН.

Длина доборных плит лотков П, которые помечаются маленькой буквой «д», вдвое меньше, чем у стандартных ЖБИ.

Назначение плит лотков П

Использование лоточных перекрытий ускоряет прокладку инженерных коммуникаций, обеспечивает повышенную защиту трубопроводов. Плиты лотков П помогают строительным компаниям Екатеринбурга решить множество важных задач:

• обеспечение герметичности трубопроводных сооружений;
• сохранение определенной атмосферы внутри канала;
• предохранение утечек тепла в теплотрассах;
• защиту от коррозии, от давления грунта, от воздействия воды.

Рекомендуем купить плиты лотков для прокладки подземных и полуподземных каналов. Подземные прокладывают на глубине до 4–6 метров, надземные возвышаются над грунтом на 20–40 см.

Плиты перекрытия лотков можно купить не только вместе с лотками — их покупают отдельно для покрытия трубопроводов, уложенных в канавки из шлакобетона или кирпича.

Монтаж плит перекрытия лотков

Сборные лоточные элементы укладывают на тщательно подготовленное, плотно утрамбованное песчаное основание. Плиты перекрытия лотков серии 3.006.1-2/87 наряду с плитами лотков серии 3.006.1-8 монтируют поверх конструкции канала. ЖБИ днища или плоские подкладки располагают под ним, обеспечивая устойчивость конструкции.

Тяжелый вес позволяет прочно зафиксировать перекрытие, сдвиги исключены. Для обеспечения полной герметичности и защиты от влаги применяется битумная изоляция. Особенно тщательно герметизируют каналы с проложенным электрическим кабелем, чтобы внутрь не попала вода.

Где купить плиты лотков серии 3.006.1-2/87 и 3.006.1-8

Мы продаем ЖБИ поштучно для частных лиц, мелким или крупным оптом для предприятий и компаний, занимающихся благоустройством. Готовы регулярно поставлять продукцию строительным фирмам и коммунальным организациям по долгосрочному договору.

У нас можно купить плиты лотков серии 3.006.1-8, а также серии 3.006.1-2/87 партиями любого объема. Если вам требуется нестандартная продукция, предоставьте чертежи и описание, отправив их файлом, прикрепленным к заявке «Онлайн заказ».

Плиты перекрытия пустотные изготавливаются по ГОСТ 9561-91.

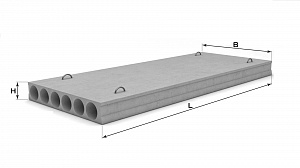

Плиты перекрытия пустотные (ПК) предназначены для жилых и общественных зданий, сооружений различного назначения под расчетную нагрузку 800 кгс/м2 без учета собственного веса. Они применяются для снижения веса несущей конструкции, а также для улучшения звуко- и теплоизоляции. Размеры плит перекрытия могут варьироваться от 16 до 40 см по высоте, от 1,6 до 12 м по длине, ширина же их может достигать 1,8 м. При выборе размера плит для возведения межэтажных перекрытий обязательно должен учитываться зазор, оставляемый между плитами.
Плиты перекрытия ПК изготавливаются из бетона класса не ниже В15 и армируются предварительно напряженной арматурой. Кроме того, плиты ПК должны обладать следующими обязательными свойствами: прочность, жесткость, огнеустойчивость.
Плиты перекрытия пустотные подразделяются на три типа:
а) с круглыми пустотами;
б) с многоугольными пустотами;
в) с овальными пустотами.
Пример маркировки пустотной плиты перекрытия:
ПБ 63-12-8, где:
- ПБ - плита бетонная;
- 63 - длина плиты в дм;
- 12 - ширина плиты в дециметрах;
- 8 - нагрузка 800 кг/м2.
При хранении и транспортировке плиты ПК складываются в штабеля высотой не более 2,5 м, располагающиеся на прочной ровной подкладке. Между плитами необходимо поместить прокладки толщиной не менее 30 мм, при этом нужно следить, чтобы они располагались строго одна под другой.

Плиты перекрытия пустотные изготавливаются по ГОСТ 9561-91.
Плиты перекрытия пустотные (ПК) предназначены для жилых и общественных зданий, сооружений различного назначения под расчетную нагрузку 800 кгс/м2 без учета собственного веса. Они применяются для снижения веса несущей конструкции, а также для улучшения звуко- и теплоизоляции. Размеры плит перекрытия могут варьироваться от 16 до 40 см по высоте, от 1,6 до 12 м по длине, ширина же их может достигать 1,8 м. При выборе размера плит для возведения межэтажных перекрытий обязательно должен учитываться зазор, оставляемый между плитами.
Плиты перекрытия ПК изготавливаются из бетона класса не ниже В15 и армируются предварительно напряженной арматурой. Кроме того, плиты ПК должны обладать следующими обязательными свойствами: прочность, жесткость, огнеустойчивость.
Плиты перекрытия пустотные подразделяются на три типа:
а) с круглыми пустотами;
б) с многоугольными пустотами;
в) с овальными пустотами.
Пример маркировки пустотной плиты перекрытия:
ПБ 63-12-8, где:
- ПБ - плита бетонная;
- 63 - длина плиты в дм;
- 12 - ширина плиты в дециметрах;
- 8 - нагрузка 800 кг/м2.
При хранении и транспортировке плиты ПК складываются в штабеля высотой не более 2,5 м, располагающиеся на прочной ровной подкладке. Между плитами необходимо поместить прокладки толщиной не менее 30 мм, при этом нужно следить, чтобы они располагались строго одна под другой.

Плиты перекрытия плоские широко используются в строительстве, а именно нашли основное применение как плиты перекрытия лотков, различных каналов, желобов, тепловых камер, лестничных площадок и т.п. от качества и прочности плит зависит устойчивость строения и конструкции в целом.
Современные плиты плоские производятся по ГОСТ 12767-94; ГОСТ 948-84; ГОСТ 13767-94;
Серия 1.243.1-4; Серия ИИ 03-02; Серия 1.038.1-1.1; альбом КЖИ 4ГРП 02.019
Для производства используется только качественный бетон с классом прочности В10 и В15, который пропаривается в процессе изготовления. Марка бетона подбирается таким образом, чтобы ее морозостойкость не была меньше F35.
Основные маркировки плит плоских: ПТП, ПТА, ПТ или ПД.
Пример маркировки ПТ 36-60-8-15:
Наименование
Размер в дм (длинна * ширина * высота)
Рабочая нагрузка.

Плиты перекрытия ребристые изготавливаются по ГОСТ 21506-87. Ребристые железобетонные плиты используют при монтаже несущих конструкций, как в промышленных зданиях, так и многоэтажных панельных домах. Ребристые плиты перекрытия изготавливают с ребрами в одном направлении (1П) или в двух направлениях (2П) со сплошной плитой в верхней части. - Плиты 1П предполагают опирание на полки ригелей. Могут иметь 8 типоразмеров – от 1П1 до 1П8. Плиты ребристые 1П1-1П6 имеют напрягаемую арматуру, а 1П7 и 1П8 – ненапрягаемую арматуру.

- Плиты 2П предполагают опирание на верх ригелей. Могут быть только одного типоразмера – 2П1 с напрягаемой продольной арматурой.

Изготавливают ребристые плиты из плотного силикатного бетона, конструкционного легкого бетона плотной структуры и бетона тяжелых марок. Предполагаемая нагрузка на плиту перекрытия должна быть не больше 6,0 кПа без учета массы самой плиты. В железобетонных ребристых плитах предусмотрены закладные изделия для их крепления к несущим конструкциям и крепления парапетов.
Марка железобетонных ребристых плит состоит из трех буквенно-цифровых групп:
Первая группа – тип плиты и ее основные размеры;
Вторая группа – показатель несущей способности плиты, класс арматуры, вид бетона;
Третья группа – дополнительные сведения – конструктивные особенности, особы вид бетона.
Например, 1П3-1АтVСКТ-П – железобетонная ребриста плита, типоразмер 1П3, первая по несущей способности с напрягаемой арматурой класса Ат-VCK, изготовляемой из тяжелого бетона, предназначенной для эксплуатации при слабоагрессивной степени воздействия газообразной среды.
Ребристые плиты необходимо транспортировать и хранить в горизонтальном положении в штабелях. Высота штабелей не должна превышать 250 сантиметров. Прокладки между плитами устанавливаются по торцам продольных ребер в местах установки закладных опорных изделий.

Завод «ЖБИ 2020» производит плиты теплокамер в Екатеринбурге. Это плоские кроющие элементы прямоугольной или квадратной формы, которые используют для перекрывания и защиты железобетонных лотков и тепловых камер. Их применяют при прокладке отопительных, водопроводных, канализационных инженерных сетей.

Конструкции теплокамер

Теплокамерой называется заглубляемая в грунт конструкция, в которой устанавливается запорно-управленческая арматура: задвижки, приводы. Плиты тепловых камер упрощают управление и обслуживание отдельных участков трубопроводов. Их отодвигают в сторону и выполняют плановый осмотр, ремонт, замену оборудования.

Камерные блоки обычно монтируют в местах врезки отводов в основную магистраль. С помощью нашей продукции удобно устанавливать коробки разных габаритов. Для крупных теплокамер можно купить две плиты перекрытия теплотрасс. Посреди блока монтируется поперечная опорная балка, упрощающая монтаж кроющих элементов. Высота камер зависит от заглубления теплосетей.

Разновидности плит перекрытия тепловых камер

Плиты перекрытия тепловых камер защищают камерные блоки от давления и вспучивания почвы, от грунтовых вод, от коррозии или воздействия атмосферы.

Их типоразмеры увязаны с типовыми стандартными размерами теплокамер. В Екатеринбурге можно купить разные плиты перекрытия для тепловых камер:

• ПК — монолитные изделия, которые плотно укладываются на поверхность лотков.
• ПД — для усиления днища, чтобы исключить смещение элементов конструкции.
• ПО — с отверстием для контроля.
• ВП — для перекрытия лотков и пролетов мостов под автодорогами. Рассчитаны на нагрузку транспорта Н-30 – НК-80.
• ПТПБ — плоские перекрытия для телескопических лотков.

Расширенное производство плит теплокамер позволяет клиентам купить на нашем сайте готовые элементы для всех типов лотков и тепловых камер. ЖБИ ненамного удорожают строительство, но сильно упрощают монтаж, облегчают последующее обслуживание тепловых камер, продлевают срок службы трубопроводов.

Свойства плит тепловых камер

ЖБИ изготовлены из прочного материала — из тяжелого бетона с железной арматурой. Плиты для перекрытия тепловых камер отличаются высокой прочностью. Обеспечивают надежную защиту камерных блоков в сейсмоопасных зонах, на зыбких, проседающих почвах. Они выдерживают резкую смену температур, промерзание и оттаивание грунта. Бетон стоек к воздействию почвенных вод.

Внутри камерных блоков создается стабильная воздушная прослойка, поддерживается постоянная температура. Толстые стенки препятствуют утечкам тепла — снижаются теплопотери в водопроводных и отопительных сетях.

Плиты перекрытия тепловых камер, производимые в Екатеринбурге, надежно скрывают детали трубопровода от любых неблагоприятных воздействий. Их используют для прокладки газопроводов, гидро- и термосооружений. У нас можно купить плиты тепловых камер для обустройства каналов любого сечения.

Производство плит теплокамер в Екатеринбурге

Производство плит тепловых камер в Екатеринбурге отвечает требованиям стандартов старой серии 3.006.1-2/87 и новой 3.006.1-8. Мы обеспечим комплексное снабжение предприятий, нуждающихся в нашей продукции. Поставки ЖБИ от одного изготовителя упрощают взаимодействие с поставщиками, упрощают логистику, снижают транспортные расходы по доставке.

Производство плит теплокамер в «ЖБИ 2020» отличается ещё одним выгодным аспектом — купить наши товары можно по низким ценам в сравнении с продукцией других заводов. Это позволит снизить себестоимость обустройства тепломер и теплотрасс.
