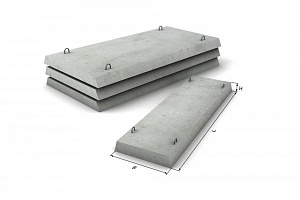

Завод «ЖБИ-2020» производит железобетонные плиты для перекрытия лотковых каналов с трубопроводами и кабельными коммуникациями. Изделия закрывают канал, воспринимают предусмотренные проектом нагрузки и защищают инженерные сети от грунта и поверхностной влаги.
По плитам: полные марки, количество, расчетная нагрузка и тип лотка.
По объекту: проект или ведомость ЖБИ, адрес, сроки и условия разгрузки.
Плиты монтируют поверх сборных железобетонных лотков и других проектных конструкций канала. Перекрытие ограничивает доступ грунта и воды к коммуникациям, а съемная сборная схема позволяет организовать осмотр и ремонт отдельных участков.
Тип плиты выбирают по ширине и конструкции канала, расчетной нагрузке, глубине прокладки и назначению инженерной сети. Марку необходимо передавать полностью: буквенные и цифровые индексы могут указывать на конструктивное исполнение, размеры и нагрузку.
Для точного подбора: приложите спецификацию лотков и плит, план трассы и поперечный разрез канала. Менеджер проверит сопряжение элементов и комплектность поставки.
Перекрытия применяют в подземных и полуподземных каналах тепловых сетей, трубопроводов и кабельных трасс. Конструкция защищает внутреннее пространство от засыпки грунтом и внешних воздействий.
Плиты можно поставлять вместе с лотками, подкладными элементами и другими деталями сборного канала либо отдельно для ремонта и доукомплектования существующей трассы.
Для плит указан тяжелый бетон класса B20 со стальным арматурным каркасом классов A-I, A-III и B-I. Расположение рабочей арматуры зависит от назначения и расчетной схемы конкретного изделия.
Плиты выпускают по сериям 3.006.1-2/87 и 3.006.1-8. Требования к геометрии, бетону, армированию, закладным деталям и приемке проверяют по документации на выбранную марку.
Класс тяжелого бетона, указанный для плит перекрытия лотков.
Классы стальной арматуры, применяемой в каркасах изделий.
3.006.1-2/87 и 3.006.1-8 — основные серии для подбора плит и лотков.
Размеры и расчетную нагрузку сверяют для каждой марки отдельно.
Текущая номенклатура включает обычные и специальные исполнения. Буквенное обозначение помогает определить группу изделия, но окончательный подбор выполняют по полной марке и рабочим чертежам.
| Обозначение | Тип изделия | Особенность подбора |
|---|---|---|
| П | Плиты перекрытия стандартных лотков, включая усиленные исполнения. | Проверяют тип лотка, размеры и нагрузку. |
| ПП | Плоские элементы, применяемые в составе сборных конструкций. | Назначение конкретной марки сверяют по проекту. |
| ПТО | Плиты с технологическим отверстием. | Учитывают положение и размер отверстия. |
| ПТУ | Перекрывающие угловые плиты. | Сверяют узел углового участка канала. |
| ПДУ | Угловые плиты для днища. | Подбирают вместе с геометрией нижней части канала. |
| УБК | Элементы сборных кабельных конструкций. | Марку и назначение определяют по рабочей документации. |
В таблице приведены марки и габариты из текущего каталога. Это часть ассортимента; актуальное наличие, срок изготовления и цену партии уточняют по заявке.
| Марка | Размеры, мм | Группа |
|---|---|---|
| П 5-8 усиленная | 2990*780*70 | Усиленная плита П. |
| П 4 | 2400*1700*160 | Плита перекрытия лотка. |
| П 10-3/2 | 1495*1480*70 | Укороченное исполнение плиты П. |
| ПТО 220-240-14-6 | 2200*2380*140 | Плита с технологическим отверстием. |
| ПТО 150-240-14-6 | 1480*2380*140 | Плита с технологическим отверстием. |
| ПП 23-11-5-3 | 2300*1150*140 | Плоская плита ПП. |
| ПДУ 220-210-14-6 | 2170*2080*140 | Угловая плита для днища. |
| ПДУ 150-150-12-6 | 1480*1480*120 | Угловая плита для днища. |
Маркировка показывает группу изделия, типоразмер и расчетное исполнение. В отдельных сериях в обозначение включают нагрузку в тс/м²: 1 тс соответствует 1000 кгс, или приблизительно 10 кН.
Маленькая буква «д» обозначает доборное, то есть укороченное, исполнение плиты. Конкретную длину нельзя определять только по этому индексу: ее сверяют по полной марке, карточке изделия и рабочему чертежу.
Важно: индексы «а», «б», числовые группы и обозначение нагрузки нельзя расшифровывать универсально без серии. Для заявки используйте полную марку из проекта.
Сборные лотки устанавливают на подготовленное и уплотненное основание. Днища или подкладные элементы располагают под каналом, коммуникации монтируют внутри, после чего лотки закрывают плитами предусмотренных марок.
Плиты укладывают в проектное положение с соблюдением опирания и монтажных зазоров. Герметизацию стыков и битумную изоляцию выполняют, если это предусмотрено рабочей документацией, особенно на участках с кабельными сетями и риском проникновения воды.
Проверяют плотность, отметки и устойчивость основания под сборным каналом.
До монтажа сопоставляют плиты, лотки, днища и подкладные элементы со спецификацией.
Способ герметизации выбирают по назначению сети и проектным требованиям.
Для расчета партии лучше отправить ведомость ЖБИ или спецификацию всего лоткового канала.
Плиты закрывают сборные каналы с трубопроводами и кабельными коммуникациями, воспринимают проектные нагрузки и защищают внутреннее пространство от грунта и воды.
Для плит указан тяжелый бетон класса B20 со стальным арматурным каркасом классов A-I, A-III и B-I.
В номенклатуре представлены плиты П, ПП, ПТО, ПТУ, ПДУ и УБК. Конкретное исполнение выбирают по полной марке и проектной документации.
Буква «д» обозначает доборное, то есть укороченное, исполнение плиты. Точный размер сверяют по полной марке и рабочему чертежу.
Нужны марки и количество плит, марки лотков, проектная нагрузка, схема канала, адрес объекта, сроки и условия разгрузки.
