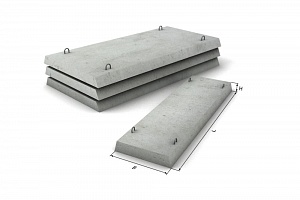

Плиты П закрывают прямые участки лотковых каналов с трубопроводами и кабельными линиями. В одной группе есть полноразмерные, доборные и усиленные исполнения, поэтому плиту выбирают по полной марке, а не только по ширине лотка.
По плитам: марки полностью, количество каждого исполнения, проектная нагрузка.
По каналу: марки лотков, схема раскладки, адрес и условия разгрузки.
У плит П простая рабочая задача: перекрыть канал и передать внешнюю нагрузку на стенки лотка. Ошибка при выборе обычно возникает не в самой букве «П», а в последующих индексах. Две плиты могут совпадать по длине и ширине, но относиться к разным исполнениям по нагрузке или армированию.
Завод «ЖБИ-2020» выпускает плиты для новых каналов, ремонта и доукомплектования существующих трасс. При подборе для уже смонтированных лотков нужны не приблизительные замеры проема, а марка изделия или рабочий чертеж узла.
Существенный момент: индекс «д» указывает на доборное, укороченное исполнение. Суффиксы «а» и «б» также являются частью марки; их значение проверяют по серии и чертежу конкретного изделия.
Основную площадь канала закрывают полноразмерными плитами. Доборные нужны там, где стандартная длина не укладывается в раскладку: у поворотов, примыканий, камер и на конце участка. Это позволяет собрать перекрытие без случайной подрезки железобетона на объекте.
Закрывают регулярные участки канала. В каталоге распространены изделия длиной около 2990 мм.
Обозначаются буквой «д» и применяются для завершения раскладки. Точный размер зависит от марки.
Выбираются для условий, где проектом задана соответствующая расчетная нагрузка и схема армирования.
Номенклатура охватывает узкие плиты для небольших лотков и широкие элементы для крупных каналов. В таблице приведена часть актуальных позиций. Наличие и срок изготовления уточняются при расчете.
| Марка | Размеры, мм | Особенность |
|---|---|---|
| П 5-8 усиленная | 2990*780*70 | Полноразмерная усиленная плита |
| П 5-5 | 2990*780*70 | Те же габариты, другое расчетное исполнение |
| П 10-3/2 | 1495*1480*70 | Промежуточная длина 1495 мм |
| П 17-3а | 2990*2160*120 | Полноразмерная плита шириной 2160 мм |
| П 17д-3а | 740*2160*120 | Доборная плита той же ширины |
| П 18-5 | 2990*2160*150 | Увеличенная толщина 150 мм |
| П 12-15а | 2990*1480*160 | Полноразмерное исполнение |
| П 3-15б | 740*570*50 | Компактная плита длиной 740 мм |
Плиты П 5-8 усиленная и П 5-5 имеют одинаковый размер 2990*780*70 мм, но разные марки. Аналогично изделия с индексами «а» и «б» могут совпадать по геометрии. Такая взаимозаменяемость не подтверждается одним замером: различия могут относиться к расчетному исполнению и армированию.
Определяет ширину перекрываемого канала и условия опирания плиты.
Берется из проекта с учетом грунта, покрытия и транспорта над каналом.
Показывает количество основных и доборных плит на каждом участке.
Все буквенные и цифровые индексы переносятся в заявку без сокращений.
Перед укладкой сверяют маркировку, размеры и состояние бетона. Опорные поверхности лотков должны быть подготовлены по проекту: перекос или неполное опирание создает местное усилие, на которое плита не рассчитана.
Плиты устанавливают грузоподъемной техникой в проектное положение. После монтажа проверяют зазоры и устойчивость, затем выполняют заделку или гидроизоляцию стыков, если она предусмотрена рабочей документацией. Способ заделки зависит от назначения канала и условий обводнения.
Если спецификация готова, ее лучше отправить целиком: так можно одновременно проверить основные и доборные элементы канала.
Плиты П закрывают прямые участки железобетонных каналов с трубопроводами и кабельными линиями и передают внешнюю нагрузку на стенки лотков.
Буква «д» обозначает доборное, укороченное исполнение. Точный размер такой плиты проверяют по полной марке и чертежу.
Только после проверки проекта. Одинаковые габариты не подтверждают одинаковую нагрузку, армирование и исполнение.
Их используют для завершения раскладки у камер, примыканий, поворотов и на концах участков, где полноразмерная плита не подходит по длине.
Нужны полные марки и количество плит, марки лотков, схема раскладки, проектная нагрузка, адрес объекта и условия разгрузки.
