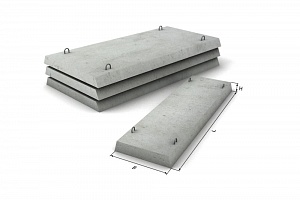

Плиты ПДУ применяют там, где для перекрытия канала предусмотрено усиленное исполнение. В актуальной номенклатуре есть изделия от компактных 650*580*80 мм до плит размером почти 3*3 м, поэтому подбор начинается с проекта и расчетной нагрузки.
Конструкцию: размер канала, опирание, нагрузку и исполнение со всеми индексами.
Логистику: массу изделия, возможности транспорта, крана и подъезда к месту разгрузки.
ПДУ — не универсальная «более прочная» замена обычной плите П. Эта группа имеет собственную размерную сетку и рабочие чертежи. Если проектом указана конкретная ПДУ, замену на плиту близкого размера нужно проверять по опиранию, армированию и расчетной схеме.
На практике особенно важны две вещи: фактический размер изделия и полный индекс после буквенного обозначения. Числа в марке близки к номинальным размерам, но не заменяют чертеж. Например, плита ПДУ 300-300-20-6 имеет фактические габариты 2990*2980*200 мм.
Каталог построен как последовательность типоразмеров: по мере уменьшения канала сокращаются длина, ширина и толщина плиты. Это удобно для предварительной навигации, но окончательный выбор делают только по проектной марке.
| Марка | Размеры, мм | Особенность |
|---|---|---|
| ПДУ 300-300-20-6 | 2990*2980*200 | Наибольший типоразмер текущей группы |
| ПДУ 250-240-20-6 | 2500*2380*200 | Плита толщиной 200 мм |
| ПДУ 230-240-20-6 | 2300*2380*200 | Та же ширина, меньшая длина |
| ПДУ 220-210-14-6 | 2170*2080*140 | Средняя размерная группа |
| ПДУ 190-210-14-6 | 1870*2080*140 | Толщина 140 мм |
| ПДУ 150-150-12-6 | 1480*1480*120 | Плита квадратного формата |
| ПДУ 110-120-12-6 | 1100*1180*120 | Компактное исполнение толщиной 120 мм |
| ПДУ 60-60-8-6 | 650*580*80 | Наименьший типоразмер текущей группы |
Для крупных типоразмеров в каталоге есть парные позиции: ПДУ 300-300-20-6 и ПДУ 300-300-20-6а, ПДУ 250-240-20-6 и ПДУ 250-240-20-6а, ПДУ 230-240-20-6 и ПДУ 230-240-20-6а. Габариты внутри пары совпадают.
Из этого не следует взаимозаменяемость: индекс «а» указывает на отдельное исполнение. Его конструктивное отличие нужно смотреть в серии или рабочем чертеже, а в заявке марку следует переносить полностью.
ПДУ используют в составе подземных и полуподземных каналов с трубопроводами, кабельными линиями и другими инженерными коммуникациями, когда такое исполнение задано проектом. Плита закрывает канал и передает нагрузку на его опорный контур.
Условия над каналом влияют на расчет напрямую. Засыпка грунтом, покрытие площадки, движение транспорта и глубина заложения создают разные нагрузки. Поэтому формулировки «для дороги» или «для промышленного объекта» недостаточно: расчетная схема должна быть в проекте.
В группе есть плиты шириной до 2980 мм для соответствующих проектных конструкций.
Учитываются давление грунта, глубина заложения и условия работы канала.
Исполнение выбирают по расчету, если над каналом находится площадка или проезд.
Плита должна соответствовать ширине канала и расчетной длине опирания.
В текущей номенклатуре встречаются изделия толщиной 80, 120, 140 и 200 мм.
Берется из проекта, а не назначается по внешнему виду плиты или типу объекта.
Основное исполнение и вариант «а» заказывают как разные позиции.
Для ПДУ логистику лучше согласовать до выпуска или резервирования партии. Плита размером около 3*3 м требует подходящего транспорта, свободного подъезда и крана с достаточной грузоподъемностью на нужном вылете стрелы.
При приемке проверяют маркировку, геометрию, состояние бетона и монтажных элементов. Плиты складируют на ровной подготовленной площадке с прокладками, расположенными по одной вертикали. Конкретную схему хранения принимают по документации на изделия.
ПДУ относятся к отдельной усиленной группе со своей размерной сеткой и рабочими чертежами. Сравнивать и заменять их нужно по проекту.
В текущем каталоге представлены изделия от 650*580*80 до 2990*2980*200 мм. Точный размер определяется полной маркой.
Он обозначает отдельное исполнение плиты. Точное конструктивное отличие смотрят в серии или рабочем чертеже.
Нет. Кроме габаритов, нужно проверить расчетную нагрузку, опирание, армирование и все индексы маркировки.
Нужны марки и количество плит, адрес объекта, срок, условия подъезда, место разгрузки и возможности грузоподъемной техники.
